Baofeng

Baofeng UV-5R

- https://radiodoc.github.io/uv-5r/

Miklor bietet zahlreiche Informationen, Software, Drivers, Guides und FAQs

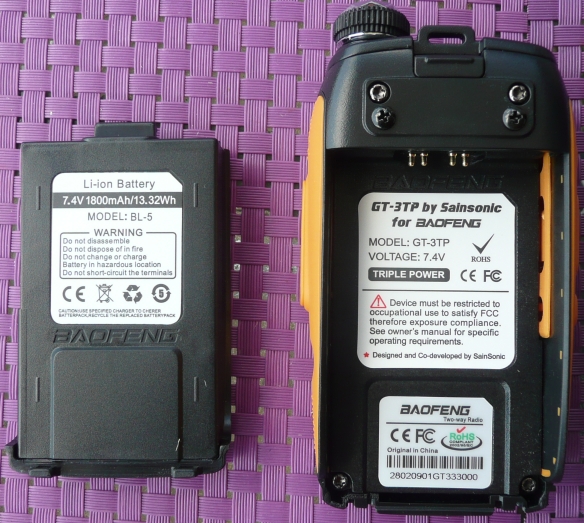

GT-3TP Mark III

Baofeng SAIN SONIC GT-3TP Mark III , 2m/70cm VHF/UHF Amateur-Handfunkgerät, 8 W, 2015

15.07.2015, 42 Euro

http://www.sainsonic.com/download/

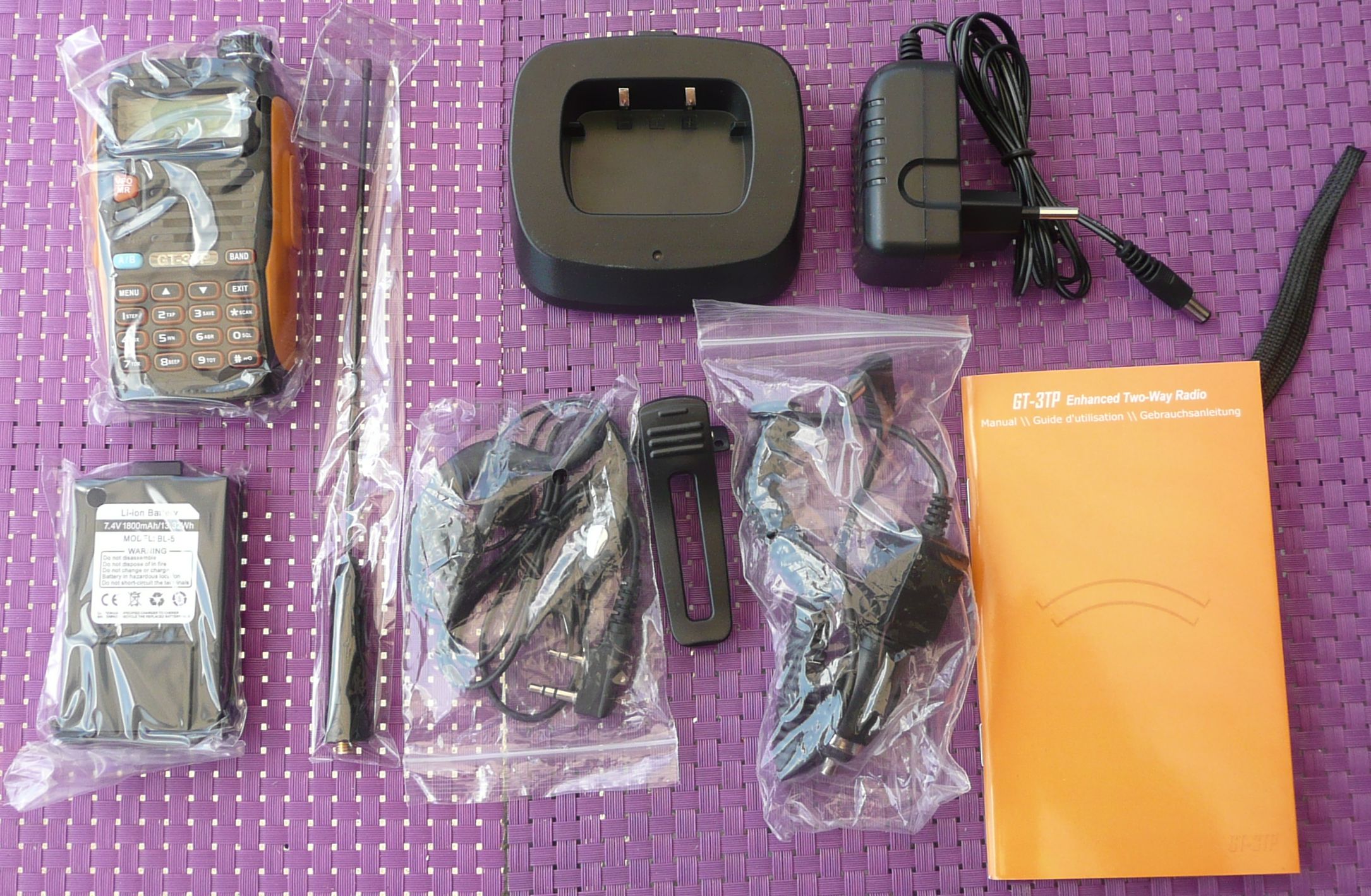

Lieferumfang GT-3TP

- GT-3TP Manual

- GT-3TP Programming Software

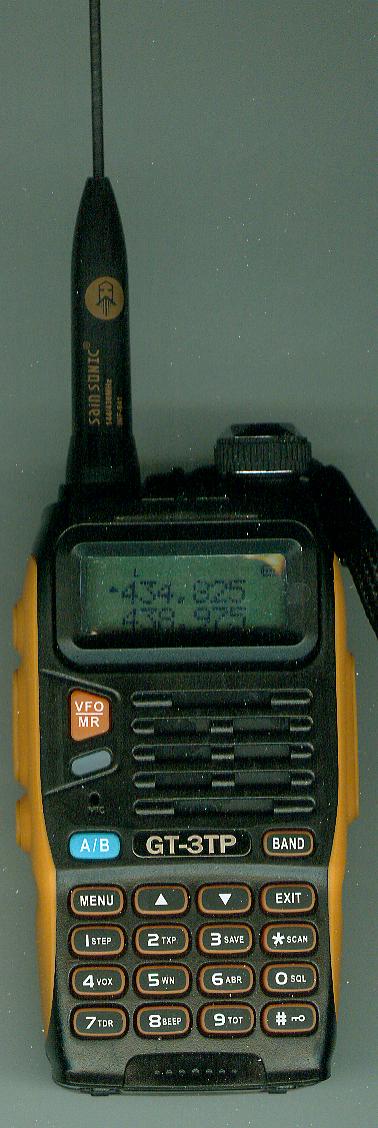

Tastaturbelegung

- PTT plus A/B: Aussendung Rufton 1750 Hz

PTT plus BAND: Aussendung Rufton 2100 Hz

- Taste 0 länger drücken, Anzeige Batteriespannung: BATT DC8.3V

- Taste 3 drücken und Gerät einschalten, Firmware: Ver BFB3-23

Programmierung

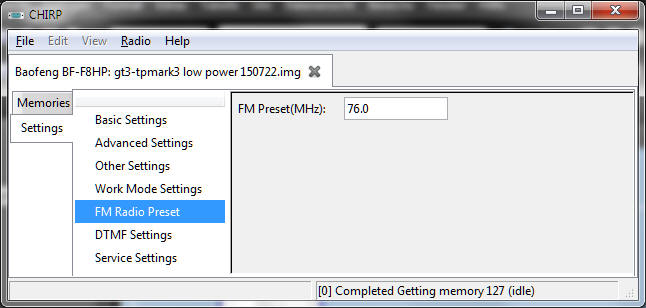

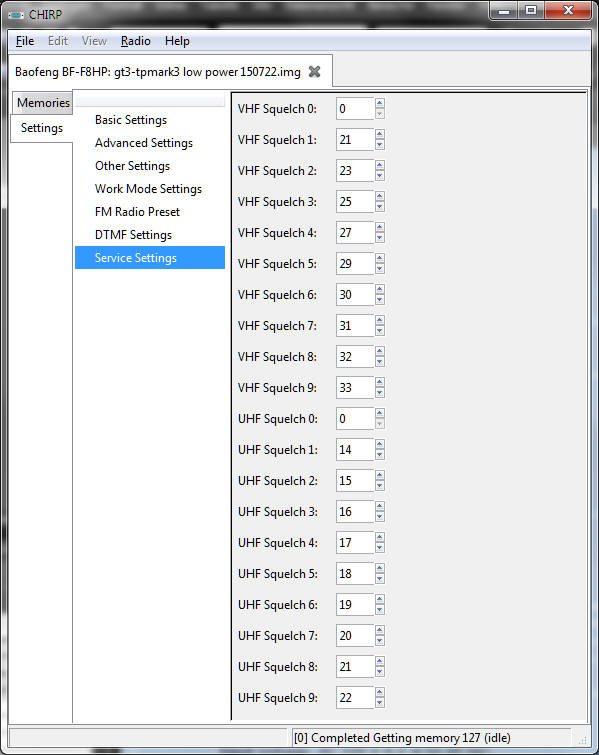

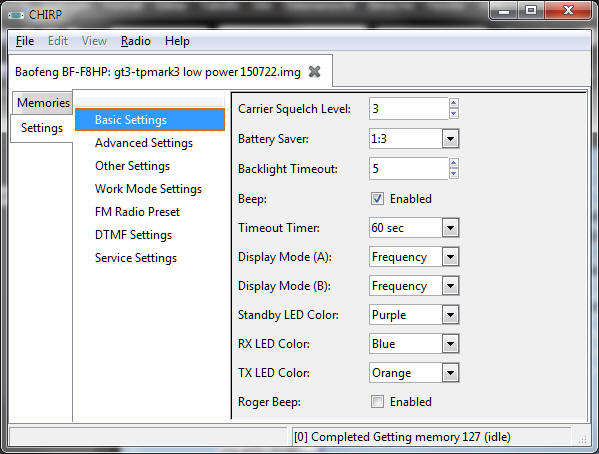

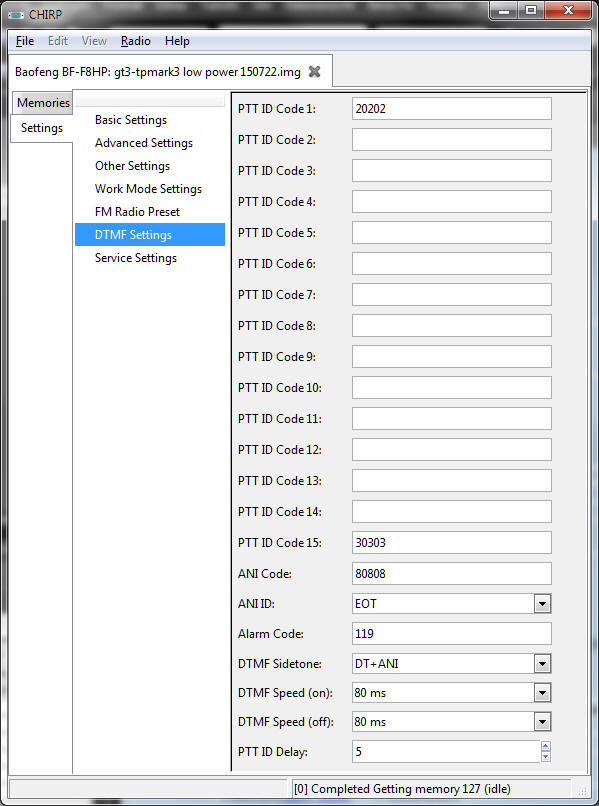

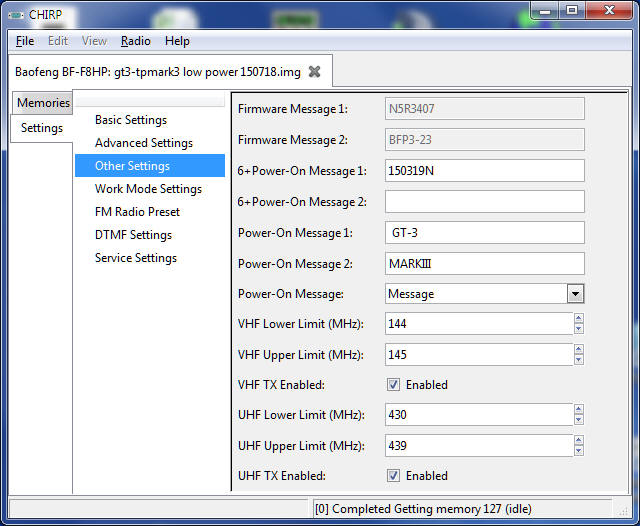

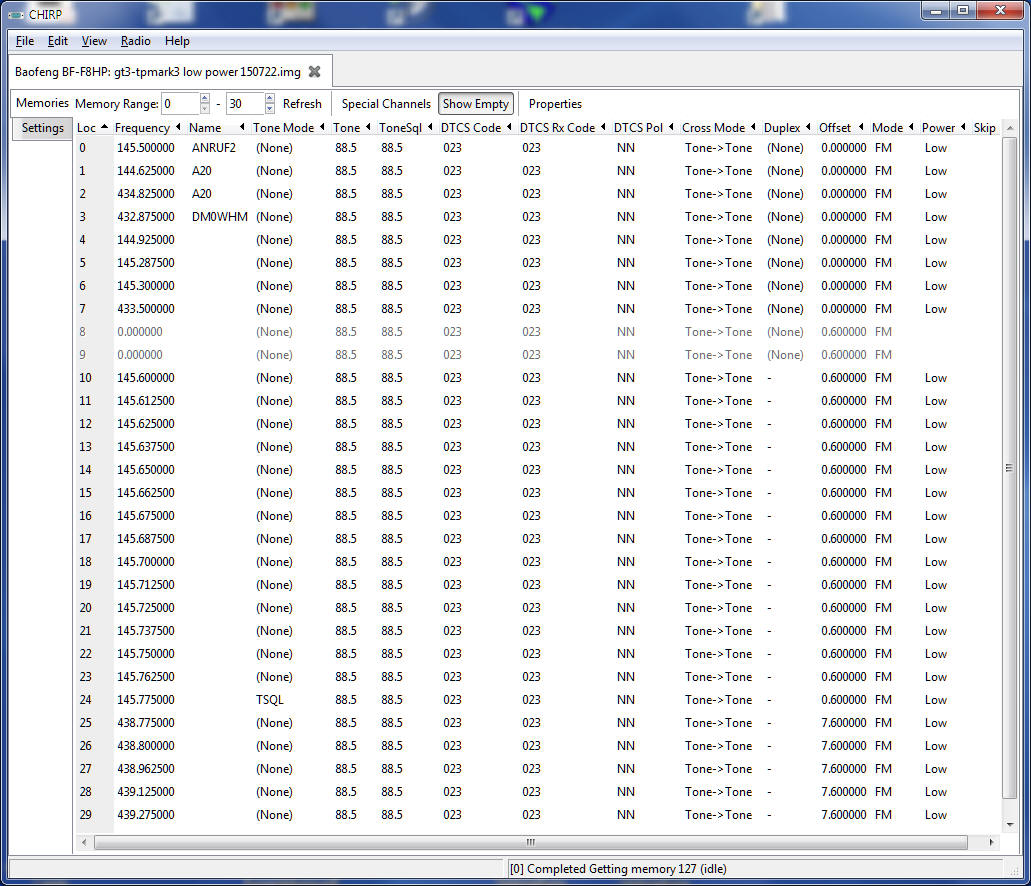

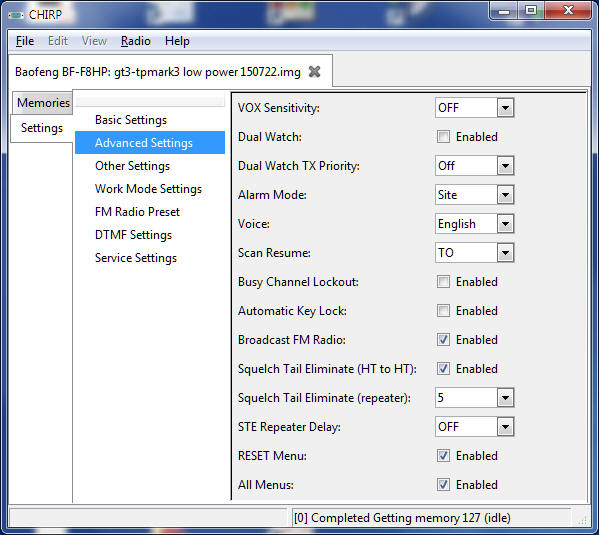

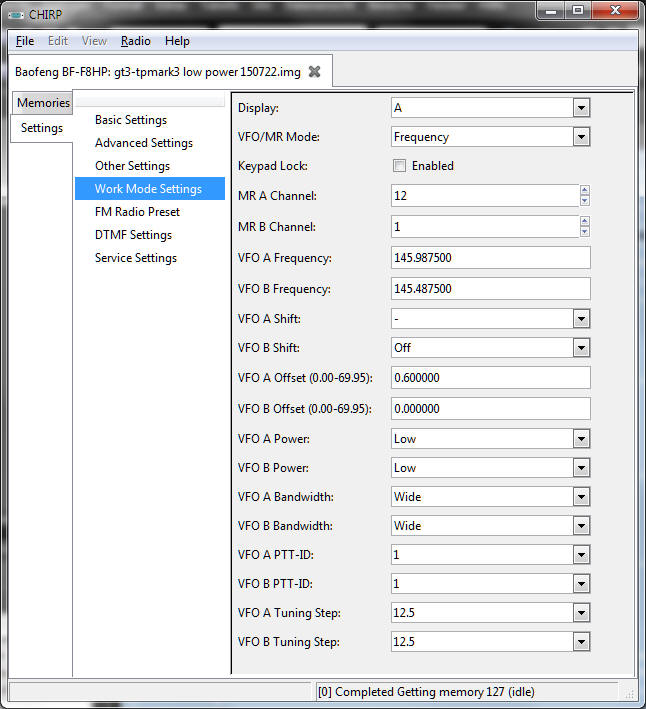

CHIRP

Wouxun.US / Xiegu.US / Import Communications Programming Software

Distributor

https://baofengtech.com/

BaoFeng BF-F8HP

http://baofengradio.us/

Miklor bietet zahlreiche Informationen, Software, Drivers, Guides und FAQs

Programming Software (for Windows) Compatible with Baofeng UV-5R Series, UV5R UV6R BFF8 GT3, etc

DKØTU ---> DB4UM / Baofeng Baofeng-Setup Baofeng-Programmierung

Baofeng UV-5R-Programmierung by DK9GD

http://chirp.danplanet.com/projects/chirp/wiki/Download

https://baofengtech.com/download

An idiots guide to programming your Baofeng UV-5R radio by W7DTG

UV-5R [alle Modelle] & UV-82L & GT-3 Messergebnisse und weitere neue Mods by http://www.koeditz.org/

PA: RQA0011DNS datasheet

RDA 1846A SINGLE CHIP TRANSCEIVER FOR WALKIE TALKIE

RDA

Testbericht: Baofeng-GT-3TP Mark III Handfunkgerät bei www.afug-info.de -> Demontage, Steckerbelegung

http://www.uv3r.com/ --> UV5R, GT-3, ...

Schaltbild

Baofeng BF-S112 Two-Way Speaker

Amazon
Baofeng BF-S112 Two Way Radio Speaker

Vorhandes externes Lautsprecher-Mikrofon-Equipment trägt folgende Kennzeichnung und ähnelt dem BF-S112:
- BAOFENG
- Rückseite
- MICROPHONE KMC, MADE In CHINA
- im Gegensatz zum "Original": keine TX-LED, keine Ohrhörerbuchse

Mikrofon-Qualität: wie durch einen leeren Joghurt-Becher gesprochen ;-(
- Knackgeräusch im Lautsprecher beim Auftasten durch die Squelch
- Kontaktproblem des Steckers, Begrenzung durch obere Kante der Stecker-Mulde im Gehäuse
- PTT-Taste öffnet mit Verzögerung

Original, Kopie und Fake

http://prolificusa.com/pl-2303hx-drivers/

Modifizierung

Google Baofeng Modification Bilder

Defekte

01.08.2017: Monitor-Taste defekt
- Squelch-Taster nur durch tiefes Eindrücken der Tasten-Abdeckung erreichbar
- ???

10.10.2017: Ladeschale lädt Akku nicht

Place type li-ION battery charger

Model: CH-6
Input: DC 10 V
Output: DC 8,4 V. 400 mA
rote LED Charging, Grüne LED Complete

- LED flackert rot/grün, ohne TRX in der Ladeschale

Baofeng GT-3TP MkIII review

- Fehlerbild
- Messungen

Was bietet Google?
charger baofeng diagram

Was ist drin?

- PCB: NEW-5W-VER06, 20041112
- Bi-Color-LED, 2 Anschlüsse, rot/grün
- Elko 22 uF, 25 V
- IC HXN-WS 4915
- Diode 1N14007, Kathode in Richtung Plus-Batteriekontakt, Rückseite PCB

https://www.youtube.com/watch?v=jZL9KBmw1Cc

Google HXN-WS baofeng

Зарядные стаканы от Baofeng UV-5R
---> DE

https://www.youtube.com/watch?v=LrSppRQ1Dtk ---> DE

http://irkutsk-4x4.ru/index.php?topic=22337.25

Netzteil AC/DC ADAPTER
Model: A-88
Input: AC 100-240V, 50-60 Hz
Output: DC, 10 V , 500 mA
Designed in USA
Made in China
-rote LED
-Ansclußkabel zur Ladeschale

- Aufgabe: Bereitstellung der Gleichspannung für den Charger CH-6

AC: 235 V
DC: 10 V im Leerlauf

07.02.2019
- Batterie tief entladen, ca. 3,7 Volt
- Batterie entfernt und direkt in Lader gesteckt
- Aufladung möglich
- TX/RX getestet, OK

- BaoFeng UV-3R charger repair by F4HUY

- UV5R – Akku lässt sich nicht mehr aufladen by DL7VDX

- Baofeng / Pofung GT3 - Umbau des Standladers auf eine flexible Ladespannung von 12-24V

- Baofeng Steckernetzgerät reanimieren - manchmal ist sehr günstig etwas zu billig

- der-bastelbunker.blogspot.de/search?q=baofeng

DK0TU/ blog/ 2017/ 05/ Simple Baofeng Handheld Charger

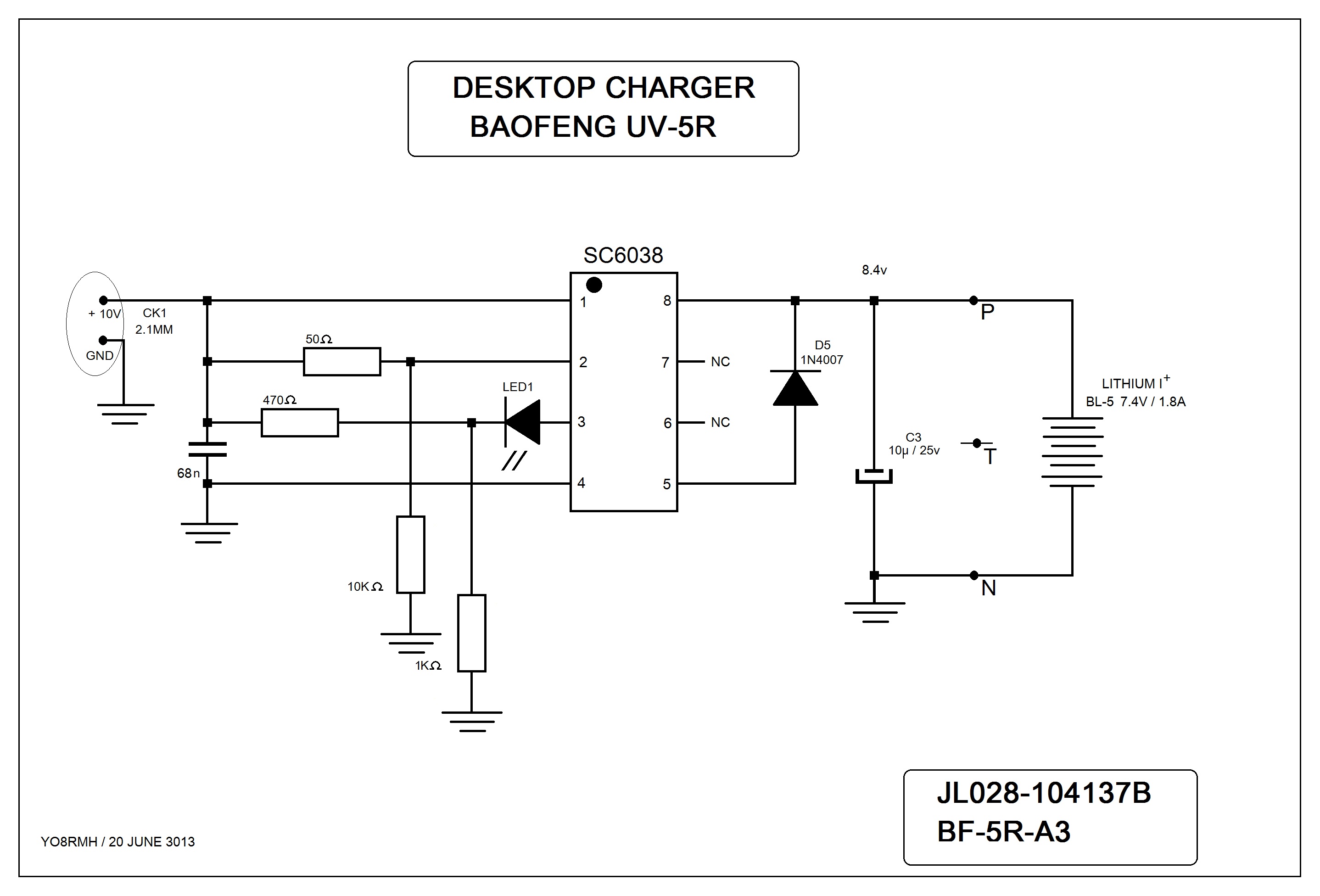

baofeng charger schematic


Baofeng UV-5R notes
- Charger modification—Using the 2.5 mm charging port

https://baofeng.perm.ru/data/soft/sc6038_datasheet.pdf
https://baofeng.perm.ru/

www.miklor.com/ Hardware / Technical

Fazit

- Preiswertes Zweitgerät, Selbstbau war einmal, Abstriche sind akzeptabel

- Störgeräusche im 70-cm-Band oder der Temperatur-Außensensor kommuniziert mit der Funk-Wetter-Station

433.92 MHz
Bundesnetzagentur Kurzstreckenfunk
Funkanwendungen auf den ISM-Bändern

- Hallo, wer spricht da? Frauenstimme: low voltage. Es wird Zeit die Batterie aufzuladen.

- Mißbrauch des GT3-TP als DTMF-Geber für den alten TRX, es lebe das Provisorium! ;-)

EchoLink

-PTT-Taste und Tastatur: Aussendung der DTMF-Töne zur Steuerung des EchoLink-Gateways oder -Relais

Zur Erinnerung einige Befehlseingaben

nn = Node Nummer

Komando	Beschreibung
*	Abfrage Gateway oder Relais Info
nn	Verbindungsaufbau/Connect zum Gateway oder Relais
#	Disconnect der zuletzt gewählten Verbindung
##	Disconnect aller aufgebauten Verbindungen
06+nn	Erreichbarkeit des gewählten Gateways/Relais
08	Statusabfrage zu den Verbindungen
09	Verbindungsaufbau zur zuletzt gewählten Node-Number
9999	Verbindung zum EchoLink-Testserver

Updated on 08. März 2020.
