This page is still under construction, I am using it as my
online notebook. To Do It's time to finalize and sort the content on this page, but ...! ;-)
mkn, 2013, ;-)
Recycling, Entsorgung
Ausschlachten von defekten oder alten, nicht benötigten Geräten
- nicht jede Platine muß sofort ausgeschlachtet werden, Zeitfaktor
- wichtig ist vielmehr die Erfassung der vorhanden Komponenten
- das Auslöten erfolgt dann erst bei Bedarf
- Überprüfung der BE auf der Platine, Bestimmung von Widerstandswerten
- elektrischen Eigenschaften überprüfen, einfache Tests bilden den Anfang
- Datenblatt, hier helfen die Suchmaschinen bei der Findung einer Quelle
- Eingabe: Markierung plus pdf, ...
über die Anforderung zur Entsorgung von Elektro- und Elektronik-Altgeräten
Sicherung
- mittel
- träge
z.B. Feinsicherung 1,6A flink, 5*20: ca 148 mA, max. liegt höher, Datenblatt einsehen
Breadboard - Steckplatine
- benutze Heftklammern
- Learn to Breadboard
Leiterplatten, Platinenmaterial
- Fläche
- Abstand
- Kapazität
"Die Bestückungsseite ist total Cu-kaschiert nur die Bohrungen sind freigeätzt, deshalb ist kein Bauteilschluss möglich. Bei Belegung der Kupferkaschierung mit Massepotenzial wird eine maximale Abschirmung gegenüber der Verdrahtungsseite erreicht.
"
Nicht gerade preiswert aber zum Aufbau von HF-Schaltungen geeignet. Das Massenetz auf Oberseite
- Datenblatt
- beidseitig Lötaugen, gebohrt, nicht durchkontaktiert
Universal-Lochrasterplatine
- 40pcs FR-4 2.54mm Double Side Prototype PCB Printed Circuit Board MK- Material: FR4?
- 80 mm x 20 mm, 70 mm x 50 mm, 70 mm x 30 mm, 60 mm x 40 mm
- doppelseitige, durchkontaktierte Lötaugen
- Achtung, bei der Bestückung und Verdrahtung die Durchkontaktierungen der Lötaugen beachten!
"Specifications:
Total 40pcs, each size 10pcs
Grid : 0.1" (2.54mm)
Thickness : 1.6mm(5pcs)
Hole diameter : about 1mm
The diameter of 4 large positioning holes: 4mm
Material : FR-4 (glass fiber)
All holes are plated through
Both sides are identical
Dimension Hole(column x row) Quantity
50 x 70mm, 1.97" x 2.76" 24 x 18 10
40 x 60mm, 1.57" x 2.36" 20 x 14 10
30 x 70mm, 1.18 x 2.76" 24 x 10 10
20 x 80mm, 0.79" x 3.15" 28 x 6 10
Package included:
40 x FR-4 double side prototype PCB printed circuit board"
- Größen: 8x2 cm; 7x5 cm; 7x3 cm; 6x4 cm
- Lochabstand von 2,54 mm (0,1 inch)
- M2-Montagelöcher in den Ecke
Er erinnert an die alten Zeiten(1975-1989), hi. Die Bestückungsseite war durchgängige Masse, zu isolierende BE-Anschlüsse wurden dort freigesenkt. Leiterbahnen auf der Unterseite freigeätzt.
- Amateurfunk, Hochfrequenztechnik, Platinenservice
Lötstützpunkte, Lötleisten
Layout
- Verbindung zwischen zwei Leitern auf verschiedenen Ebenen der Leiterplatte, Masseflächen
- Draht
- Cu-Folie, http://lea.hamradio.si/~s53mv/spectana/sa.html
- Hohlniet
-
- Werkzeuge
Ätzmaschinen, Verbrauchsmaterialien
- Datenblatt FR4
Bedienhinweise
Kontaktierungspresse
Favorit - Durchkontaktierungspresse
Achtung, Bohrungen:
Außendurchmesser + 0,1 mm!
- S. 2, S. 3
C. Ranzinger, G. Fotheringham, C. Tschoban, U. Maass, I. Ndip, K.D. Lang, K. Löbbicke * / Franz Graser
- HF-Ankontaktierung: Warum Vias wichtig sind
- Welche Via-Konfiguration zeigt die beste Performance
- Hilfsmittel
- Biegelehre für Bauelemente
- Fixierung der Leiterplatte
- Platinenherstellung und SMD-Bestückung by DL6GL
- die hölzerne Wäscheklammer gefällt mir
- es fehlen häufig dritte Hände, hi
...
-> SMD-Bestückung
- Reihenfolge der Bestückung
- Beginn mit den niedrigsten Bauformen
- Vorbereitung der Bauelemente
- Sortierung
- Parameter der Bauelemente überprüfen
- 70% Isopropanol , 200 ml, 4,95€ Apotheke in Heddesheim, 09.03.2020
- als Desinfektionsmittel, handverträglich
Alkoholtupfer getränkt mit 70 %igem Isopropylalkohol
Eigenschaften Einmal-Alkoholtupfer zur Hautreinigung Saugfähiges, fusselfreies Vlies Tupfergröße 32 x 67 mm Packungsinhalt 100 Stück
PCB-Design-Regeln
- am Ende des Beitrages: Durchkontaktierungen Hohlniet 0,4/0,6 mm
Batterie
- dies gilt auch für die anderen Sorten
- Lebensdauer, Lagerfähigkeit und auch die Batteriekapazität beachten

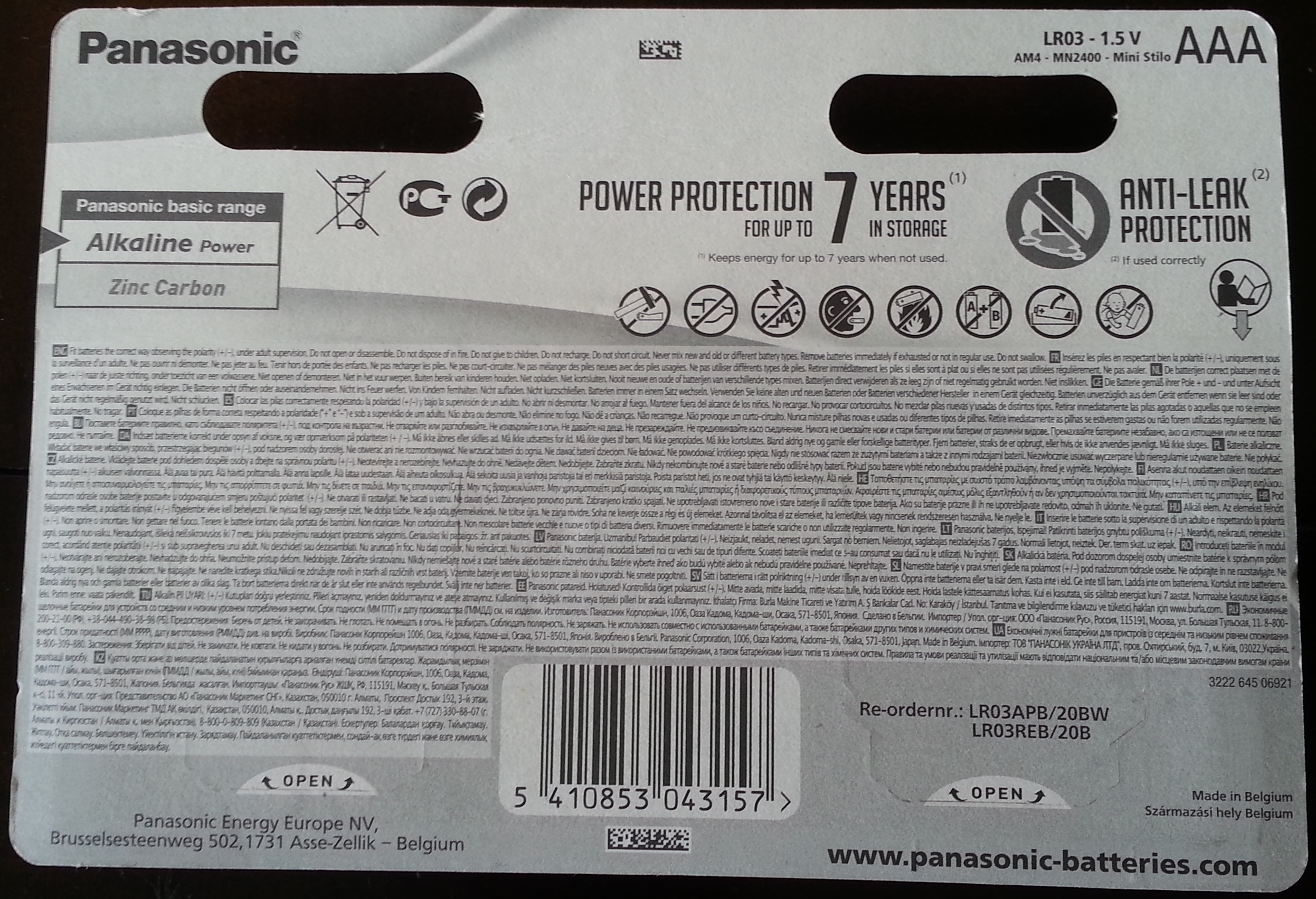

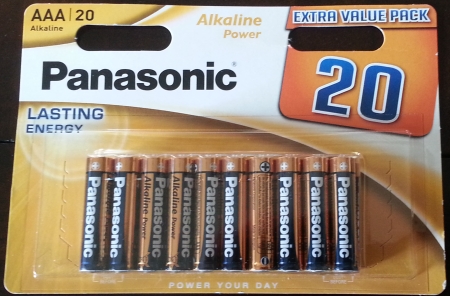

Panasonic
- EDEKA, 18.01.2019: 20 ziger Pack ca. 11 Euro
- Lagerfähigkeit: 7 Jahre
- Anti-Leak Protection
NiCD-Akku
4er Set Referenz-Nr. 25 04 34
Preis:5,95 EURO
Kauf:1.07.2006, Conrad Mannheim
Mignon (AA)
1,2 Volt/1000mAh
- Nur Ladegeräte verwenden, die einen konstanten Ladestrom abgeben.
- Standard Ladezeit: 12 - 16 h bei 100mA
- Schnellladefähig
Achtung: Die Akkus nicht kurzschließen, verbrennen, gewaltsam öffnen.
Auf richtige Polarität achten (+/-)!
Persönlicher Verwendungszweck: Einsatz für DeTeWe Beetel, Ersatzakkus waren nötig
Ni-MH Akku 800 mAh 1,2V
Ni-MH Akku 2100 mAh 1,2V
Ni-MH Akku 3500 mAh 1,2V
Ni-MH Akku 4000 mAh 1,2V
Ni-MH Akku 200 mAh 9V
Hinweise (Quelle: Verpackung)
Achten Sie beim Einlegen der Akkus stets auf die richtige Polarität(+/-).
Benutzen Sie niemals Akkus verschiedener Systeme und Typen.
[Kapazität, Entladungscharakteristik, Technologie, ... mkn]
Auslaufsichere Metallkonstruktion
Gasdicht
Laden Sie neue Akkus vor dem ersten Gebrauch vollständig auf.
Entsorgen Sie die Akkus nicht über den Hausmüll.
Entsorgen Sie nur vollständig entlandene Akkus - bei Restladung Pole abkleben.
Kompernaß GmbH
Burgstraße 21
D-44867 Bochum
Beschriftung der Akkus
Mignon Typ
- Energy 2100
Herstellung 2006/03
Aldi
2001 Mannheim
Rüsselsheimer Straße 36-40
Mannheim-Waldhof
Kauf: 1. Juli 2006
Preis 3,00 EURO
Informationen auf der Verpackung:
Universal Batterieladegerät mit Abschaltautomatik, Spannungs- und
Temperaturüberwachung
MINUS-DELTA U-Abschaltung (Kein Überladen der Akkus möglich)
- Für alle gängigen Ni-MH- und Ni-Cd-Akkus geeignet:
- AAA/Micro/R03 (UM4)
- AA/Mignon/R6 (UM3)
- C/Baby/R14 (UM2)
- D/Mono/R20 (UM1)
- 9-Volt-Block/6F22/6R61 - Minus-Delta U-Schaltung
(kein Überladen der Akku möglich) - Zeitgleiches Laden von bis zu 4 Akkus
- LED-Statusanzeige
- Erhaltungsladung für AA, AA, C und D
Test-Funktion
Entlade-Funktion
Abschaltung bei Überspannung - Netzbetrieb 230 V ~ 50 Hz
MD 10359
MSN 5001 9697
III/20/2006
EAN 23156487
Medion
Medion AG
Bedienungsanleitung
Deutsch
Bereitstellungsdatum 19.09.2005
Bedienungsanleitung für das MD 10359 Batterieladegerät
Technische Daten
Modell: MD 10359
Eingang:
230 V ~ 50 Hz, 10 W
Ausgang:
4 x[2006] (1,2 V 0,3 A)
2 x (9 V 0,03 A)
Instrument, 70 mm, 92 mm, 178 mm, Stahl, Grau
- Befestigung an der Montageplatte
- Flanschdeckel
- Lötwinkel und Lötfüße
- an die Gehäusewand gelötet
- Lötöse
- Distanzhülsen
- Kleingehäuse
- Aussen-DM: 11,88 mm
- In-DM. 09,86 mm
- Dicke: 3 mm
- "Bearbeitetes Aluminium-Design-Gehäuse von Fischer-Elektronik (AKG D 105 30 100)
mit Bohrungen für die 5 Buchsen der Uni-SDRs."
-
Zeichnung
Überspannungsableiter
spezielle Z-Diode
5 V logic circuit protection(TTL and CMOS technologies)
Eigenschaften
- UNIDIRECTIONAL TRANSIL DIODE
- PULSE POWER : 1500 W (10/1000µs)
- REVERSE STAND OFF VOLTAGE: 5 V
- LOW CLAMPING FACTOR
- FAST RESPONSE TIME
Sperrspannung
45466 Mühlheim a. d. Ruhr
Der Schutzleiter ist nicht beschaltet.
- Durchlass(Fluß)-. Sperr-Spannung der Diode
- Sperrspannung der Diode
-> max. Betriebsspannung
Nachteil:
ein weiteres Bauelement wie z. B. eine Sicherung wird benötigt
Diode muß für kurzzeitige Energieaufnahme dimensioniert sein
- Ri der Quelle
- Reaktionszeit der Sicherung
- F, M, T
Hilfsmittel
- Adapter von BNC-Stecker auf 2x 4mm-Polklemme
3-pol, Terminalblock 1,25 €, 29.03.2019
- Datenblatt
4-pol, Terminalblock
2,40 €, 29.03.2019
Datenblatt
- Datenblatt
