      Zurück in die Vergangenheit, 1990

      Radio Communication Bonito
      VLF-Converter Zugang: April 2016
      Eingang: 0 - 150 kHz (0 - 500 kHz)
Ausgang: 14 - 14,15(14,5) MHz
Antenne: Langdraht
Spannungsversorgung: 6 -15 V DC
Abmessungen: 72 * 37,5  * 28 mm

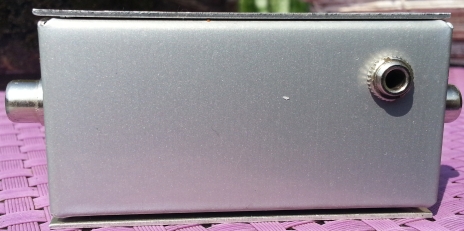

      Anschlüsse:
- Antenne, Cinch-Buchse
- Receiver, Cinch-Buchse
- Stromversorgung
- 3,5 mm Klinken-Buchse

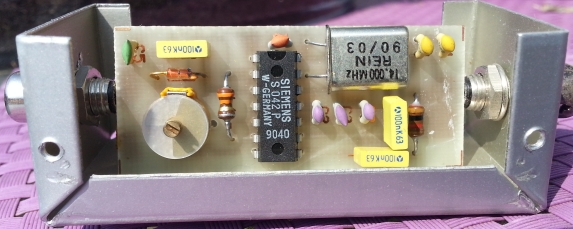

      Schaltung:
- S 042 P, SIEMENS
- Quarz: 14.000 MHz, REIN 90/03
- Verpolungsschutzdiode
- UB:               IB:

-Tiefpaßfilter
- Mischstufe
- Oszillator
- ZF Ausgangskreis 14,1 MHz
      Schaltbild einfügen, Gestaltung des ZF-Kreises?




      Radio Communication Bonito Zugang: April 2016

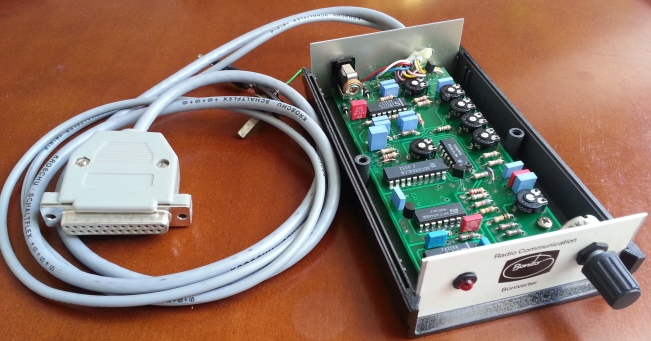

      Boniverter
      RADIOCOM-Konverter, Ver: IBM-PC

Verwendung:
Wandelt CW, FAX, RTTY und Zeitzeichen NF-Tonsignale in dekodierbare digitale Signale um

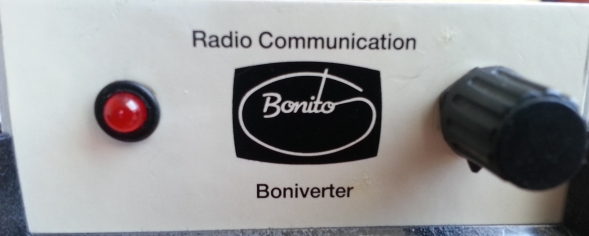

- Frontseite mit Indikator-LED und NF-Regler zur Signalanpassung

- NF-Eingang
- NF-Ausgang
- PTT
- AFSK
- Anschlüsse:
   - 25pol. Sub-D-Buchse (RS-232)
   - NF-Ein- und Ausgang
   - DC-Buchse
- Spannungsversorgung: 7 bis 12V DC oder 12V DC an Pin9 (RS-232)
- Abmessungen: ca. 85 x 38 x 145 (158) mm (B x H x T)

Analoger-Filter-Konverter(MODEM) für Empfang und Senden von CW-, RTTY- und Fax-Signalen

Vorfilter: ca. 1000 Hz - 2700 Hz
Selekt-Filter: 1200 Hz
NF-Signal-Input: ca. 0,3-12 Vss
Baudrate:




      Bonito-Radiocom Zugang: April 2016

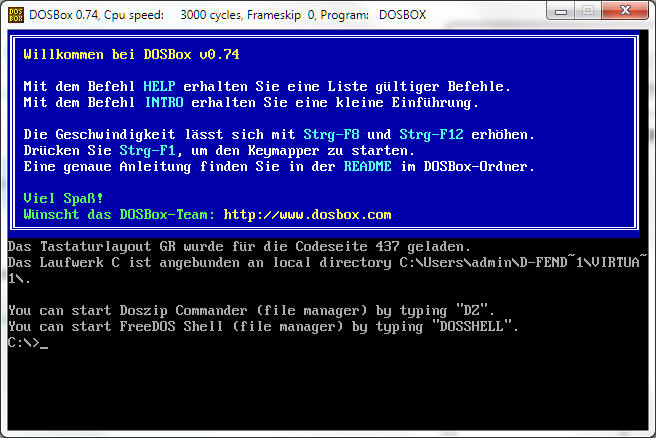

      DOSBox
An Open Source DOS emulator to run old DOS games
      DOSBox Portable 0.74

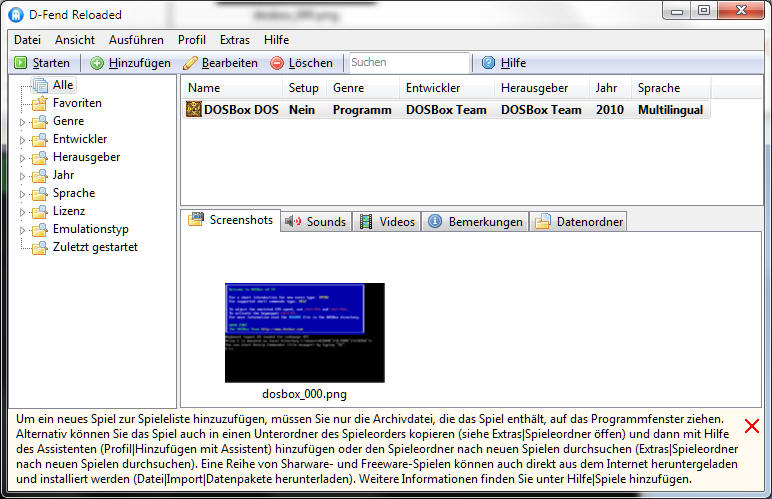

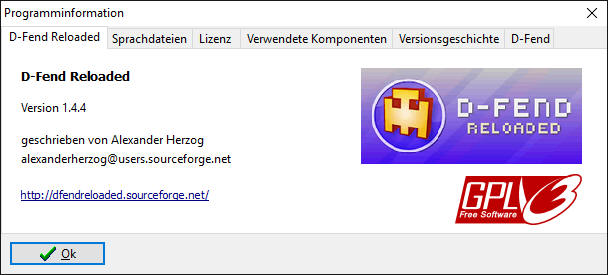

      D-Fend Reloaded



- DOS-Programme unter
Windows 7, 10




DIR


      RadioCom

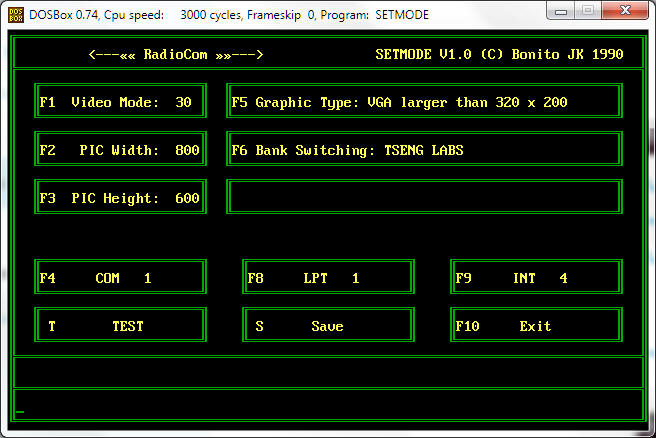

        setmode

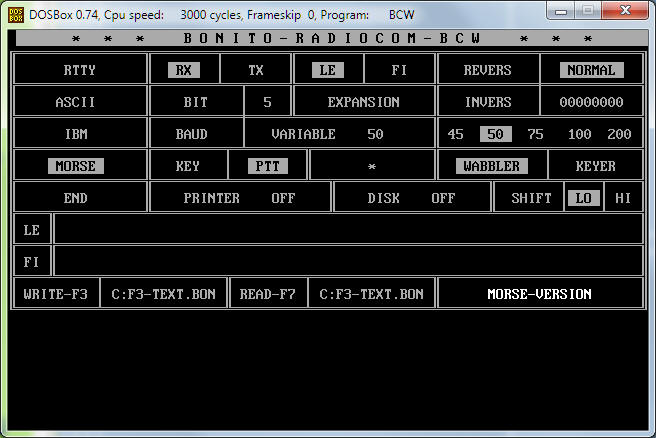

        BCW

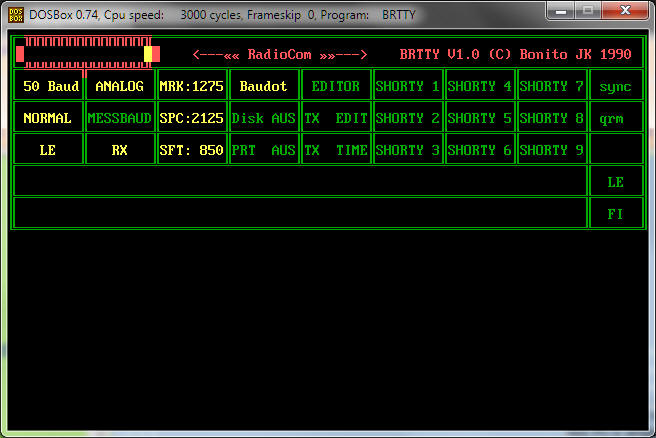

        BRTTY

      DCF77 Applikation Vorerst wird nur die System-Zeit des PC's angezeigt.


      Netzteil

      VOLTCRAFT® UNIVERSAL NETZTEIL NG-300
Bestell-Nr.: A518301
Eing. 220V  50 Hz
Ausg. 3, 4,5 6, 7,5 9 12 V; 300 mA
Steckernetzteil
Schukostecker ohne Schutzkontakt		 - Ungeregelter DC-Versorgung, Ausgangsspannung stark lastabhängig,
Leerlaufspannung bei 12-V-Wahl: ca. 18 V
      - Stecker-Netzgerät "NG-300", 230 V auf 3,0 ... 12V=
- https://www.radiomuseum.org/r/conrad_steckernetzteil_ng_300.html
  - Innenaufbau, techn. Infos zur Schaltung
  - "Keine elektronische Stabilisierung. Schaltung besteht aus einem  Netztrafo mit mehreren Anzapfungen für die 6 wählbaren Ausgangs-spannungen, Umschalter (Schiebeschalter), 4 Dioden in Brückenschaltung und Elko 470 µF."
Dioden: 1N4001





To Do

Schaltbild des Converters einfügen
